Heckauszug für Campervans mit Systemböden — Bodenplatte mit Schnierle-Schienen oder Airlineschienen

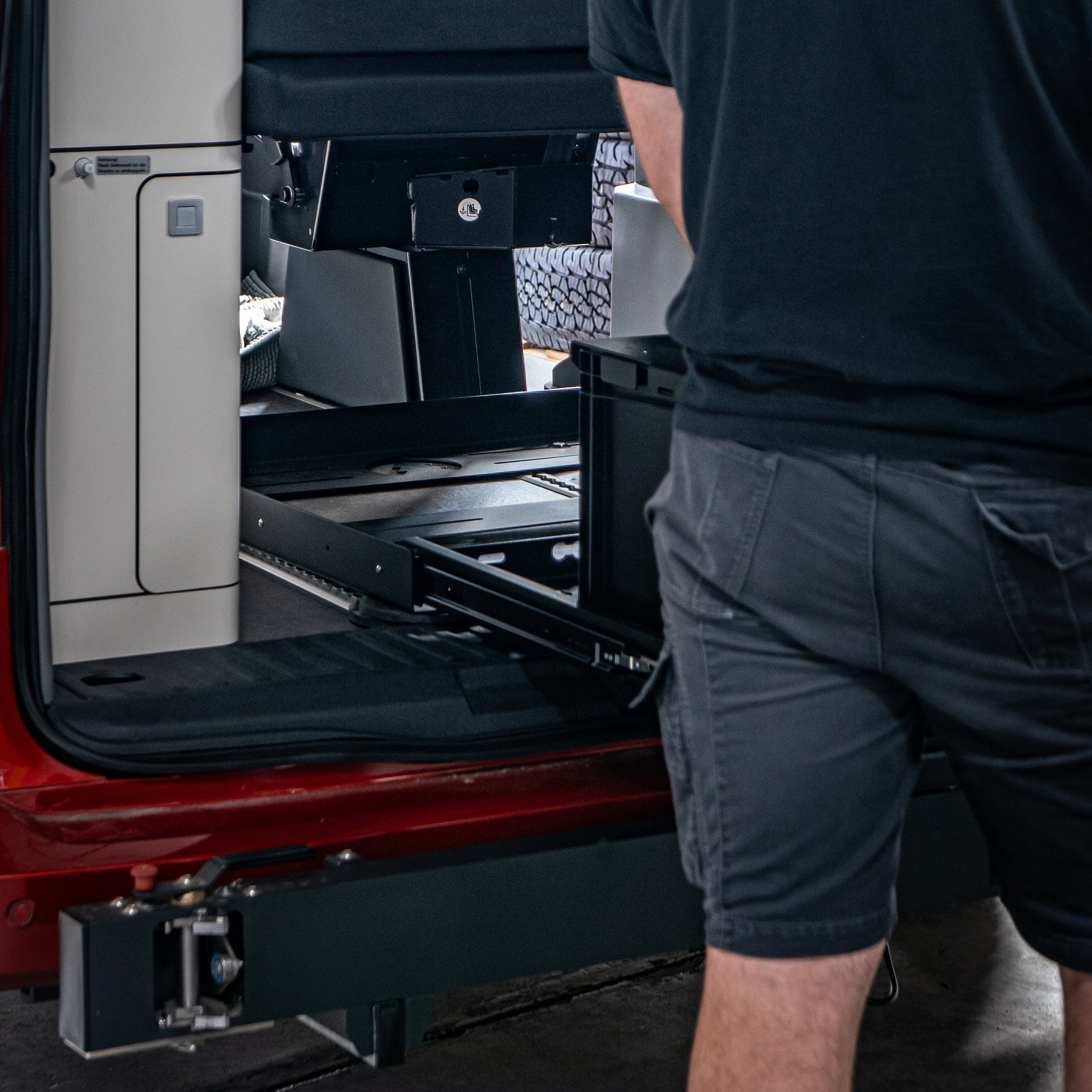

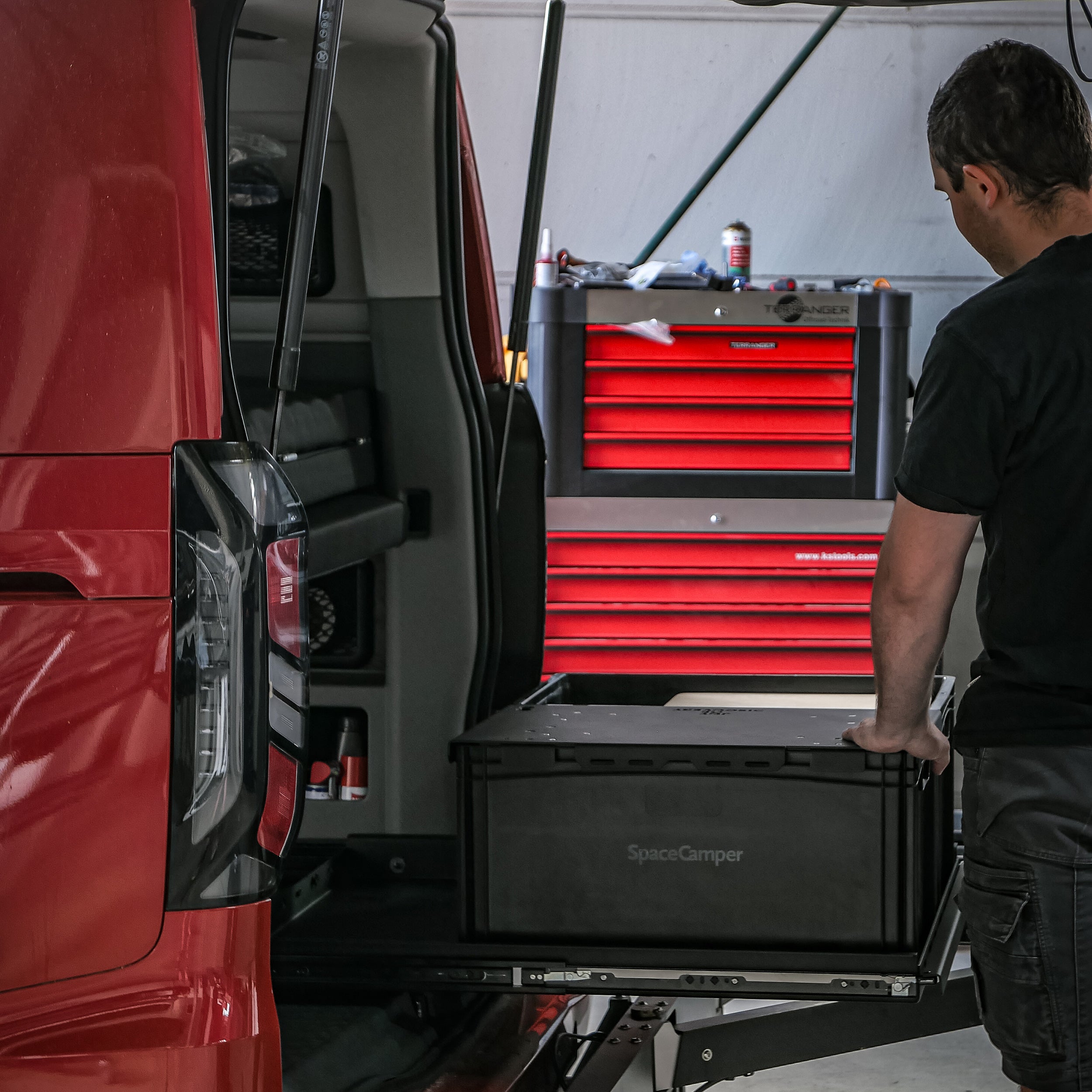

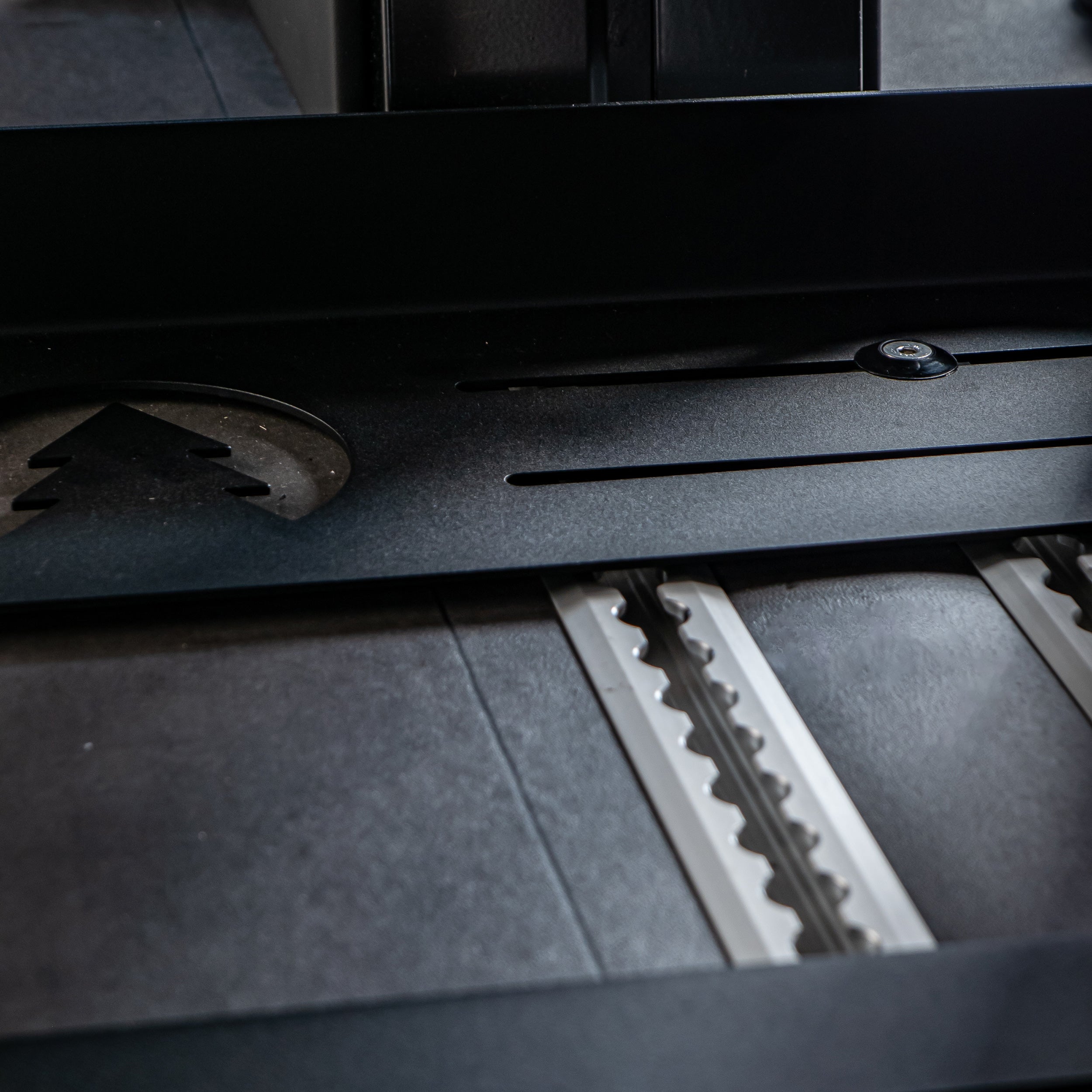

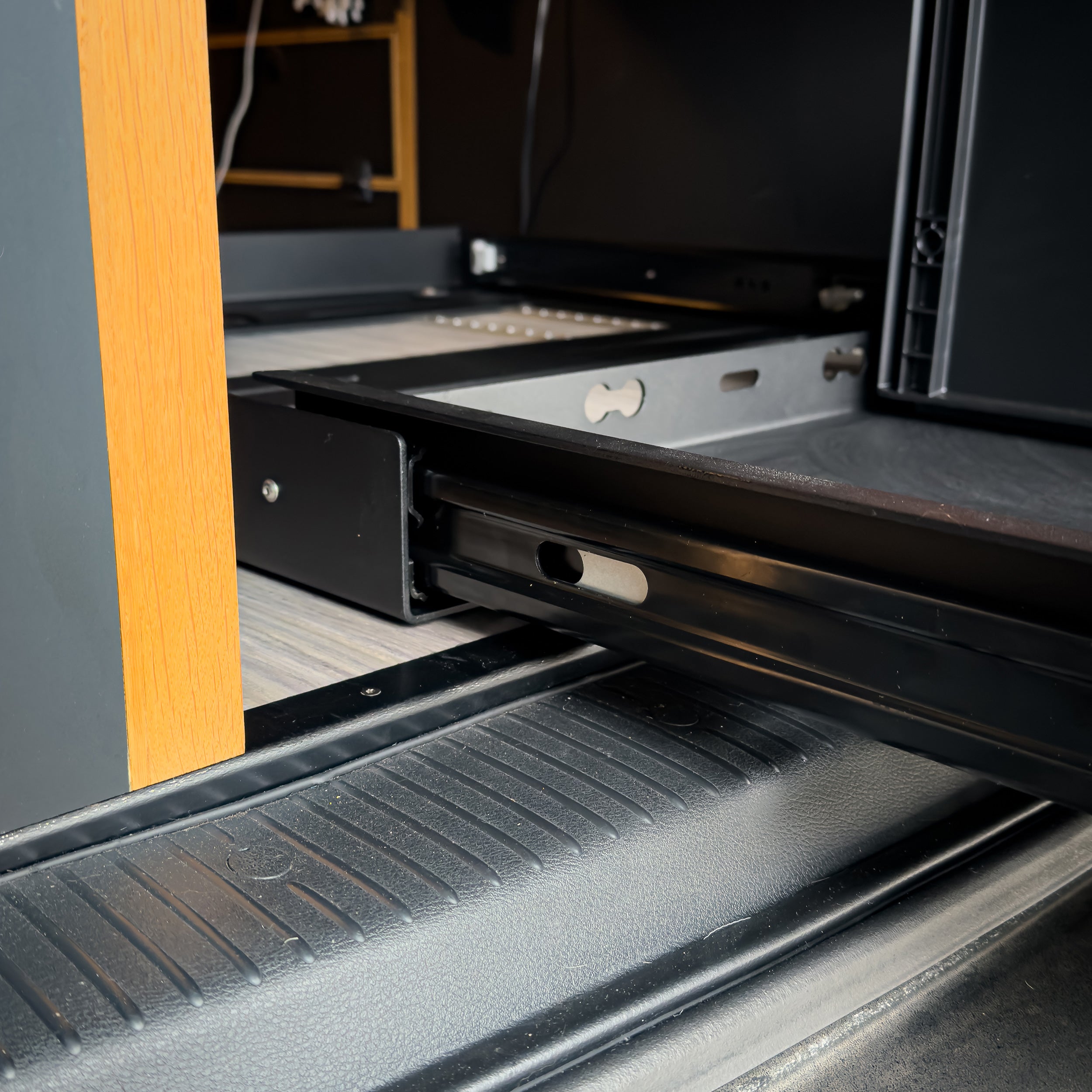

Der Heckauszug von Joy of Discovery bringt Ordnung und Flexibilität ins Heck. Speziel entwickelt für Fahrzeuge und Campervans mit verbautem Schnierle-Systemboden oder fest verbauten Airlineschienen in der Bodenplatte. Die Halteplattform wird in die vorhandenen Schienen eingesetzt und ist darin horizontal und vertikal verschiebbar — so lässt sich der Auszug auf dein Fahrzeug, deine Beladung und deinen übrigen Ausbau einstellen.

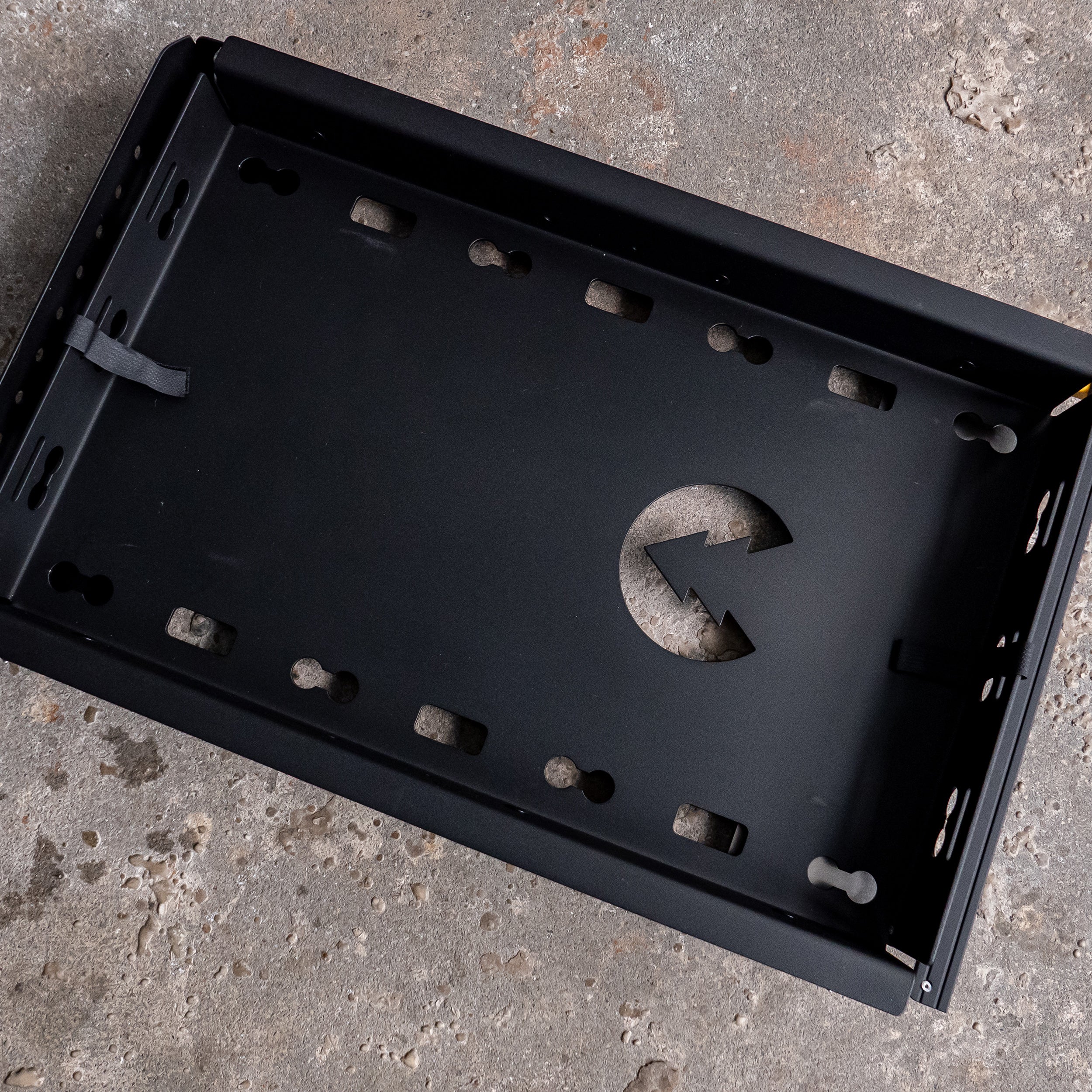

Das System besteht aus zwei Teilen: der Halteplattform aus 4 mm Aluminium, die die Last aufnimmt und im Systemboden sitzt, und der Transportwanne aus 3 mm Aluminium mit Einhandbedienung, die deine Euroboxen führt. Beide Blechstärken liegen bewusst über dem, was in diesem Segment üblich ist (dort meist 2 mm Wanne / 3 mm Boden) — das reduziert Durchbiegung unter Last und Schwingen auf schlechten Wegen.

Der entscheidende Unterschied steckt an den Ecken: Sie sind bei der 4er-Box-Variante zusätzlich verschweißt und sauber verschliffen, nicht nur auf Stoß gekantet. Eine gefaltete Kante ist schnell und günstig, arbeitet sich unter Dauervibration aber auf und bekommt Spiel. Eine verschweißte, verschliffene Ecke ist eine geschlossene, tragende Naht — das ist der Grund, warum dieser Auszug auch nach Jahren Piste nicht anfängt zu klappern.

Weil im Heck die feuchteste und aggressivste Ladung liegt — nasse, salzige, sandige Ausrüstung, dazu Küstenluft und Streusalz — ist der Korrosionsschutz kein Nebensatz: seewasserbeständige Aluminiumlegierung, sandgestrahlt, mit Epoxy grundiert und erst dann pulverbeschichtet. Das ist der volle Aufbau, nicht Farbe aufs blanke Blech — die gleiche Fertigungstiefe wie bei allem von Joy of Discovery.

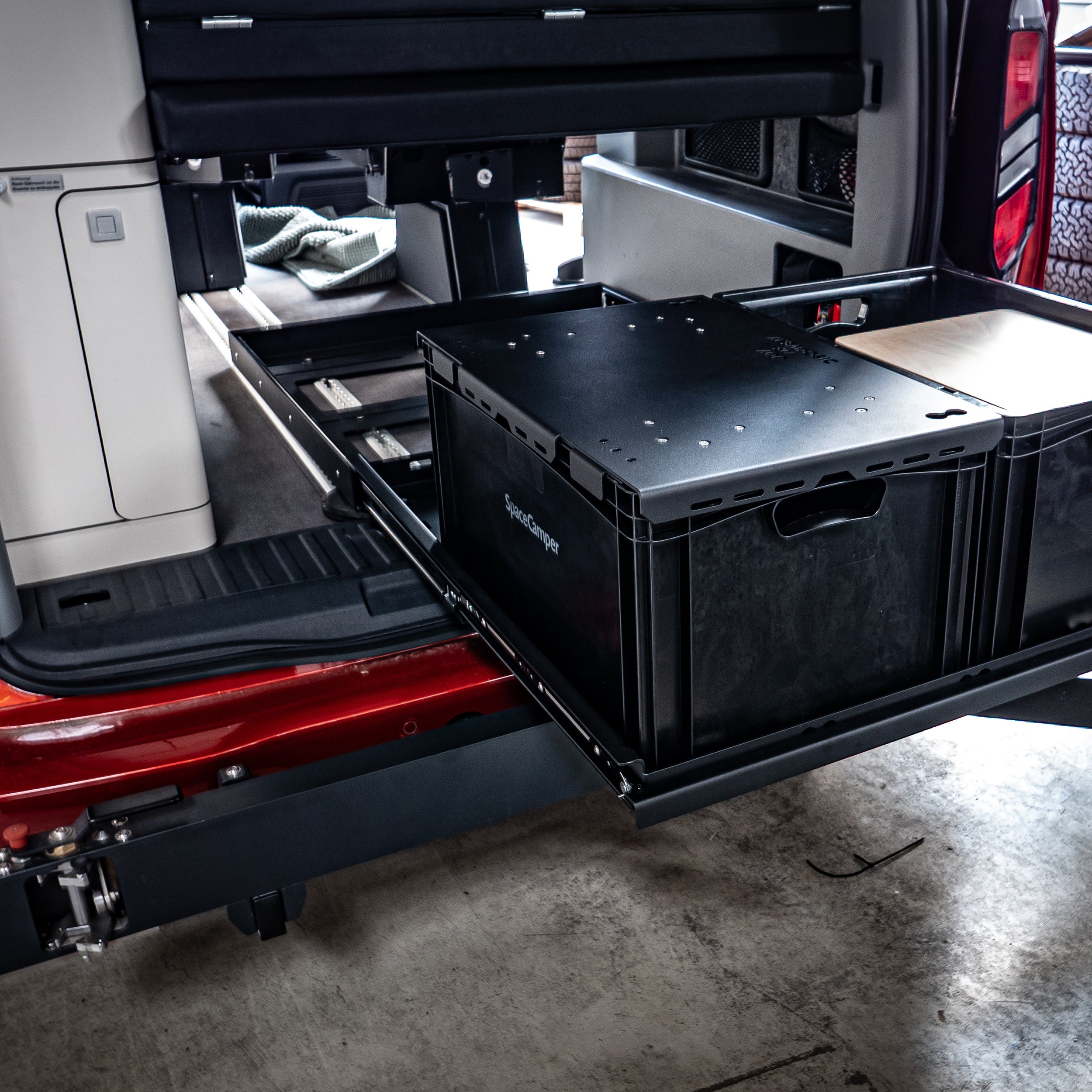

Es gibt zwei Grundvarianten: einen Auszug für zwei große Euroboxen (40 × 80) plus zwei kleine (40 × 30) und einen Auszug für eine längs liegende Eurobox (60 × 40). Wenn dein Boden oder dein Ausbau ein anderes Maß verlangt, sind Sonderanfertigungen möglich. Schreibe uns dazu einfach eine Mail- Boxen sind nicht im Lieferumfang — es passen Standard-Euroboxen, die du bereits hast oder überall bekommst.

Entwickelt und gefertigt in Deutschland, nach denselben konstruktiven Prinzipien wie alles von Joy of Discovery: durchdacht, langlebig, ohne Kompromisse an den Stellen, die über die Lebensdauer entscheiden.

• Material: seewasserbeständige Aluminiumlegierung
• Verarbeitung: CNC Laser Cut
• Verschweißte Ecken beim 4er-Auszug für mehr Stabilität
• Plattform aus 4 mm Aluminium, Wanne aus 3 mm Aluminium
• Veredelung: sandgestrahlt, entfettet, grundiert und
  pulverbeschichtet mit schwarzer Feinstruktur für ein Maximum an Haltbarkeit

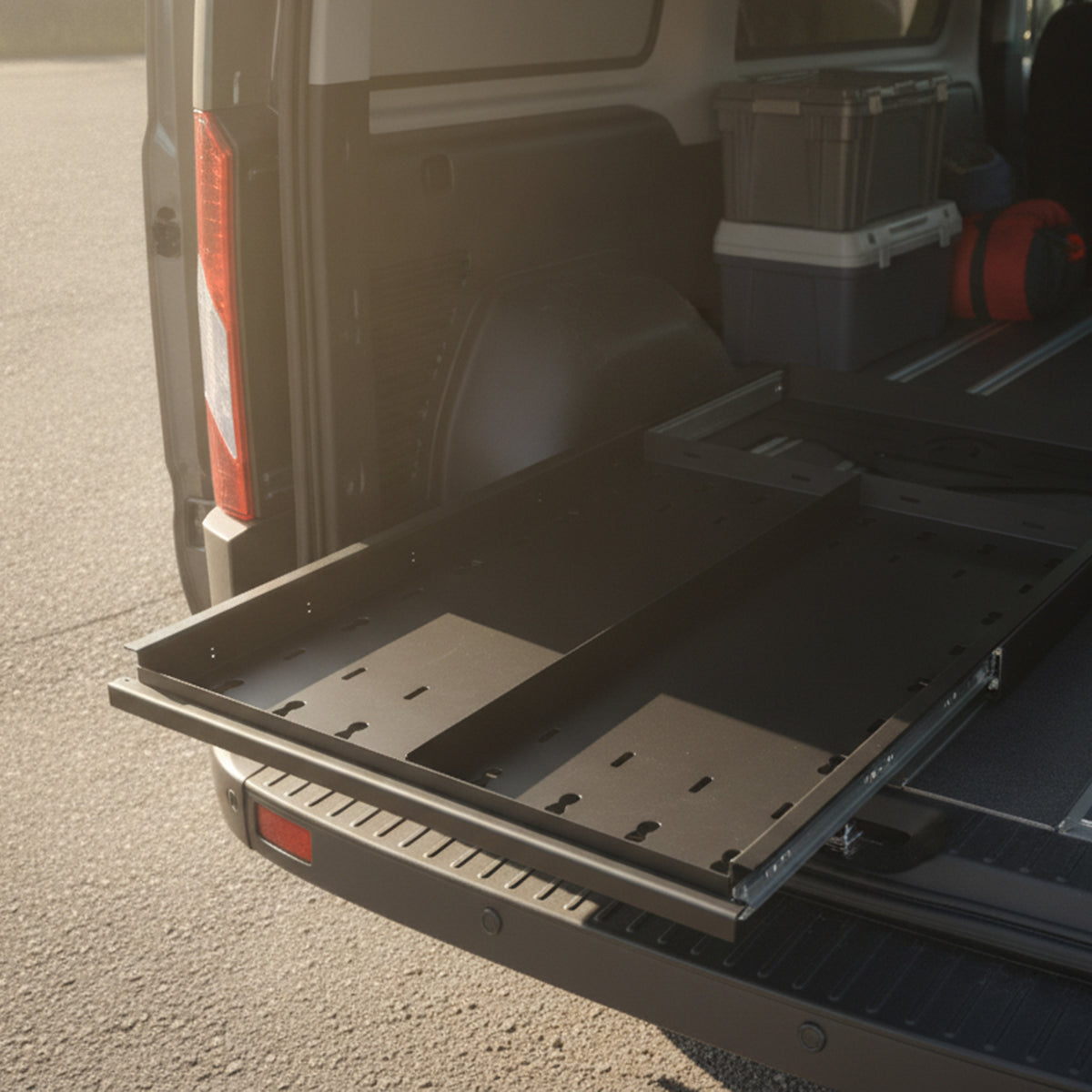

• Maße 4er-Auszug (2x Eurobox 40x60 + 2× Eurobox 40x30): L 975 x B 865 x H 85 mm), Gewicht: ca. 15 kg

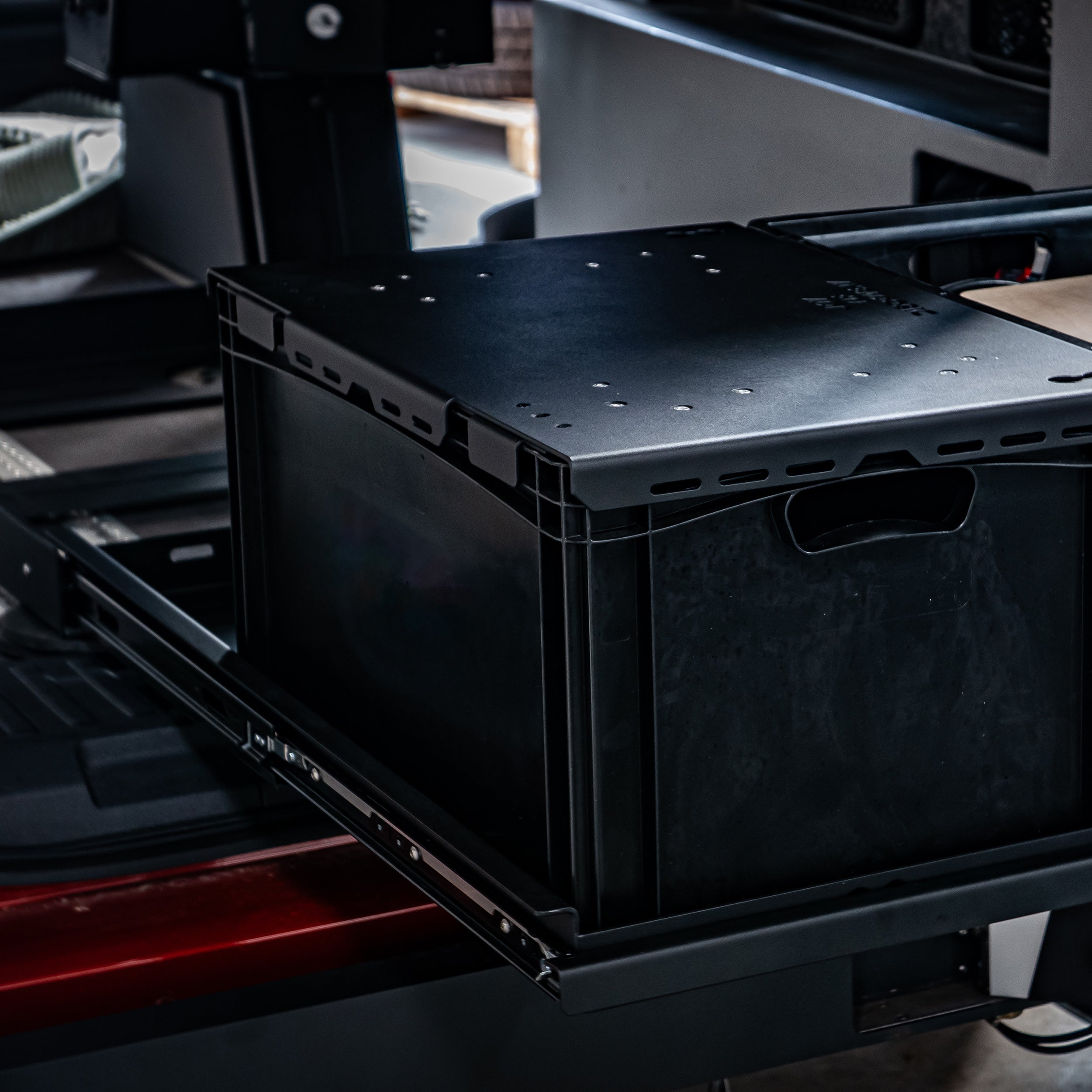

• Maße 1er-Auszug (1x Eurobox 40x60): L 650 x B 500 x H 85 mm), Gewicht: ca. 7,5 kg

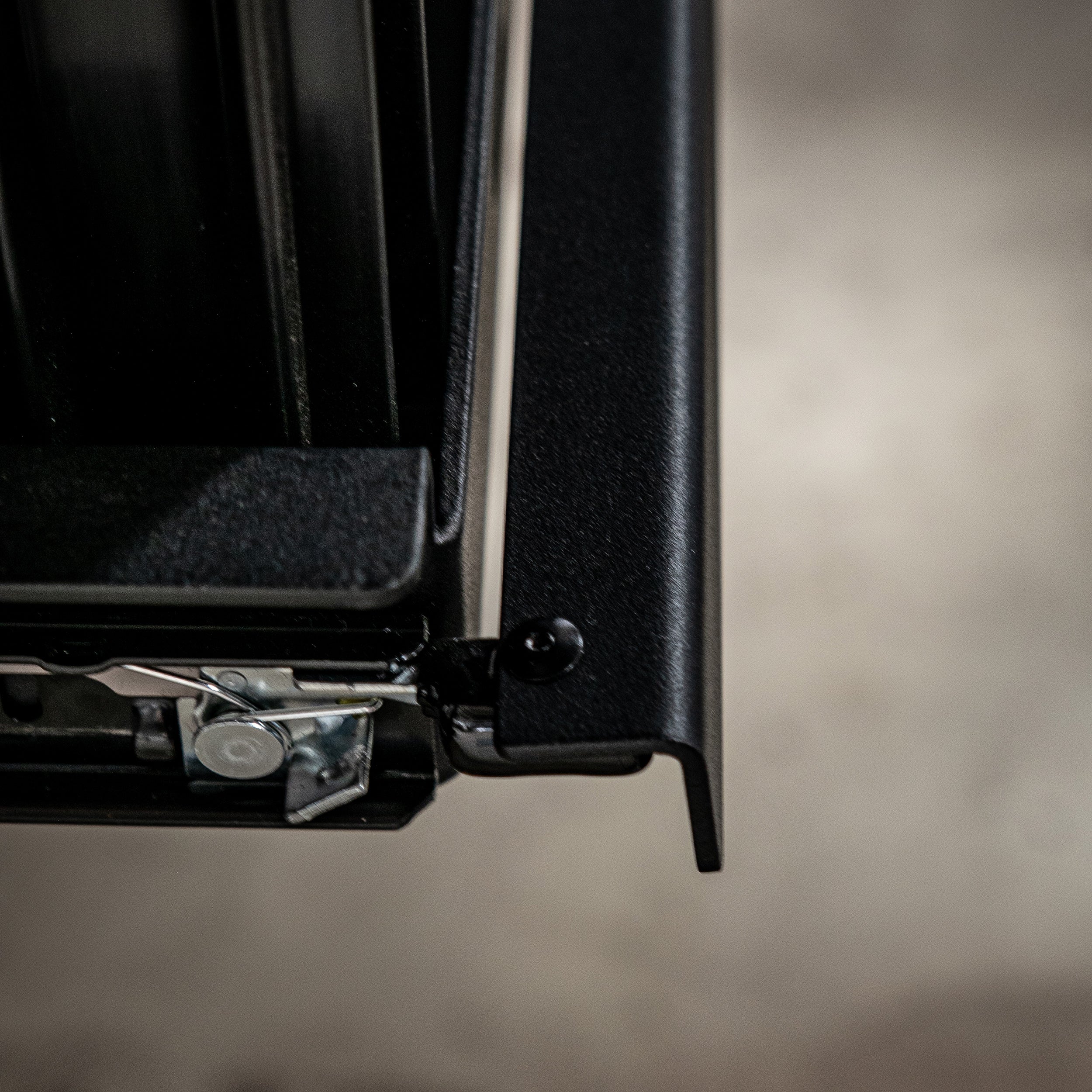

• Verriegelung der Teleskopschienen im geschlossenen und ausgezogenen Zustand
• Maximale Beladung der Wanne: 100/50 kg (verteilte Last)
• Entwickelt und hergestellt in Sachsen
• Sonderanfertigung: möglich (Maß nach Boden/Fahrzeug)

Passend für u.a. folgende Modelle:

Westfalia Club Joker
Bürstner Copa
Bürstner Karman Duncan
Campervans auf Basis von Ford Transit Custom
Campervans auf Basis von Ford Toruneo Custom
Campervans auf Basis von Mercedes Vito
Campervans auf Basis von VW Transporter

1× Heckauszug (Halteplattform + Transportwanne + Einhandbedienung + 2x Teleskopschiene, 1x Mittelstrebe) in gewählter Variante, vormontiert
8× Befestigungs-/Einsetzelemente für Schnierle-/Airline-Schiene

Boxen nicht enthalten (Standard-Euroboxen passen)

Voraussetzung ist ein vorhandener Schnierle-Systemboden oder eine Bodenplatte mit fest und tragfähig verbauten Airlineschienen.

Wichtig — nur fest verbaute Schienen: Ein Heckauszug arbeitet mit Hebelwirkung — beim Ausfahren zieht die Last an der Verankerung der Schiene. Nur aufgeklebte oder oberflächlich aufgeschraubte Airlineschienen halten das auf Dauer nicht und können ausreißen. Sicher ist der Auszug nur auf Schienen, die tragend in den Fahrzeugboden eingelassen bzw. mit der Karosserie verschraubt und verklebt sind. Ist dein Boden abweichend oder die Schiene nur aufgesetzt, prüfe bitte die Passung vor dem Kauf.

Vor jedem Fahrtantritt sind Sitz des Auszugs im Boden, Verriegelung und Beladung durch die fahrzeugführende Person zu prüfen. Ladung so sichern, dass sie auch bei Vollbremsung und Ausweichmanöver an ihrem Platz bleibt — die Zurröffnungen der Wanne sind dafür vorgesehen.

Für die Passung zu deinem konkreten Boden empfehlen wir vor der Bestellung eine kurze Rückfrage mit Fahrzeug- und Bodenangabe. Für fachgerechten Einbau steht Terranger Service in Neidenstein als Partner zur Verfügung — Beauftragung und Abrechnung direkt dort.
